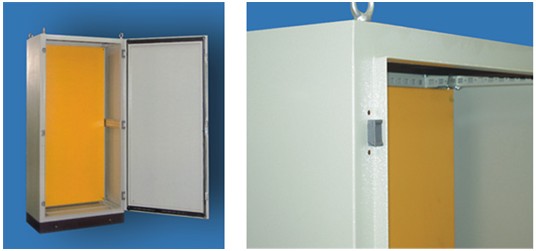

ES系列工业控制柜
来源：http://www.whyfjg.com/ 作者：武汉怡富通讯机柜厂家 发布时间：2023-04-27 17:08
工艺特点及性能：
1.柜体外壳由一整块钢板经10次折叠构成，结构坚固，承载负荷大
2.ES与PS系列的尺寸能相互配合，零件及附件通用性强，均可快速安装
3.前门可单、双开，高于地面25mm，隐蔽式门铰，安装容易、更换简便。前门可打开130度角，门上装有每25mm钻一个孔的长方形框，既可加强门板，又可方便电线束、电器原件等安装
4.后置壁板用螺丝扣件简单方便安装，后壁板也可以用门板代替
5.安装板可每25mm为单位调节深度
6.门、柜体、后壁板均有安全可靠的接地连接点
7.底部有分三部分可移动的进线封板，也可拆下钻孔，进线更加灵活
8.底座与PS系列相同(自选件)
9.机柜可置换的配件
10.可根据客户要求定制各种规格尺寸及开孔变化
表面处理：去油、酸洗、磷化、静电喷涂
主体颜色：RAL7032/RAL7035
安装板颜色：RAL1003热镀锌
底座颜色：RAL7022/RAL9011
包装及外形
规格型号与技术参数：
型号 | 宽度/W | 深度/D | 高度/H | 包装箱尺寸 | 体积 |
ES4684 | 600 | 400 | 1605 | 680*480*1645 | 0.5369 |
ES4685 | 500 | 680*580*1645 | 0.6488 | ||
ES4686 | 600 | 680*680*1645 | 0.7606 | ||
ES4684 | 600 | 400 | 1805 | 680*480*1845 | 0.6022 |
ES4685 | 500 | 680*580*1845 | 0.7277 | ||
ES4686 | 600 | 680*680*1845 | 0.8531 | ||
ES4604 | 600 | 400 | 2005 | 680*480*2045 | 06675 |
ES4605 | 500 | 680*580*2045 | 0.8065 | ||
ES4606 | 600 | 680*680*2045 | 0.9456 | ||
ES4884 | 800 | 400 | 1605 | 880*480*1645 | 0.6948 |
ES4885 | 500 | 880*580*1645 | 0.8396 | ||
ES4886 | 600 | 880*680*1645 | 0.9844 | ||
ES4884 | 800 | 400 | 1805 | 880*480*1845 | 0.7793 |
ES4885 | 500 | 880*580*1845 | 0.9417 | ||
ES4886 | 600 | 880*680*1845 | 1.1040 | ||
ES4804 | 800 | 400 | 2005 | 880*480*2045 | 0.8638 |
ES4805 | 500 | 680*580*2045 | 1.0438 | ||
ES4806 | 600 | 880*680*2045 | 1.2237 | ||
ES4084 | 1000 | 400 | 1605 | 1080*480*1645 | 0.8528 |
ES4085 | 500 | 1080*580*1645 | 1.0304 | ||
ES4086 | 600 | 1080*680*1645 | 1.2081 | ||
ES4084 | 1000 | 400 | 1805 | 1080*480*1845 | 0.9564 |
ES4085 | 500 | 1080*580*1845 | 1.1557 | ||
ES4086 | 600 | 1080*680*1845 | 1.3440 | ||
ES4004 | 1000 | 400 | 2005 | 1080*480*2045 | 1.0601 |
ES4005 | 500 | 1080*580*2045 | 1.2810 | ||
ES4006 | 600 | 1080*680*2045 | 1.5018 | ||
ES4284 | 1200 | 400 | 1065 | 1280*480*1645 | 1.0107 |
ES4285 | 500 | 1280*580*1645 | 1.2212 | ||
ES4286 | 600 | 1280*680*1645 | 1.4318 | ||
ES4284 | 1200 | 400 | 1805 | 1280*480*1845 | 1.1336 |
ES4285 | 500 | 1280*580*1845 | 1.3697 | ||
ES4286 | 600 | 1280*680*1845 | 1.6059 | ||
ES4284 | 1200 | 400 | 2005 | 1280*480*2045 | 1.2564 |
ES4285 | 500 | 1280*580*2045 | 1.5182 | ||
ES4286 | 600 | 1280*680*2045 | 1.7800 |
标注配置表：
序号 | 名称 | 数量 | 单位 | 材质 | 备注 |
1 | 机柜框架 | 1 | 件 | SPCCT=1.5 | |
2 | 前门 | 1 | 件 | SPCCT=2.0 | |
3 | 锁：RP-011 | 1 | 把 | ………. | 三点式，平面锁 |
4 | 后门 | 1 | 件 | SPCCT=1.5 | 螺钉锁紧 |
5 | 吊环 | 4 | 件 | 45#/不锈钢 | 镀白锌/不锈钢 |
6 | 三段式盖板 | 1/2 | 组 | SPCCT=1.2 | ≥1200W的为2组 |
10 | 安装梁 | 2 | 件 | SPCCT=1.5 | 电镀白锌 |
11 | 安装背板 | 1 | 件 | SPCC/热镀锌=2.5 | 喷橘黄色/本色 |
