PS系列工业控制柜

来源:http://www.whyfjg.com/ 作者:武汉怡富通讯机柜厂家 发布时间:2023-04-27 17:08

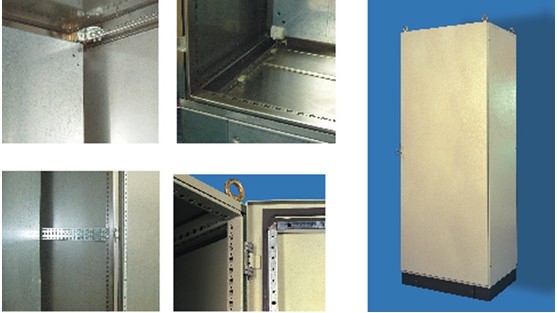

  工艺特点及性能:

  1.箱体骨架采用九折型材,优良专用三通焊接,结构牢固可靠,外观优美;

  2.门板下缘离地约25MM,固定在门板上的长方框上配有每隔25mm一个的圆型孔,不仅加强门板的强度,还可以用来安装电线束、电器等元件;

  3.安装板可以以25mm距离为单位,前后移动,调节深度;

  4.九折型材上均每25mm配有圆形孔和方孔(配合安装使用)令内部安装及固定仪器非常方便快捷;

  5.顶盖、侧板、后板、底板均螺丝扣件固件,拆装容易,柜内安装工作更方便;

  6.全自动的涂胶设备加工,加上岔道锁上、 中、 下三点锁紧,确保机柜密封,防护等级IP55;

  7.底板进线孔三快盖板可相互更换,自由移动,便于导入电缆,开孔进线;

  8.底座装卸均方便自如(自选件),机柜可置换的配件;

  9.可根据客户要求定制各种规格尺寸及开孔变化;

  表面处理:去油、酸洗、磷化、电泳底漆、静电喷涂;或不锈钢拉丝;

  主体颜色:RAL7032安装板颜色:RAL1003热镀锌;

  包装及外形

规格型号与技术参数:


型号

宽度/W

深度/D

高度/H

包装箱尺寸

体积

PS4684

600

400

1800

680*480*1840

0.6006

PS4685

500

680*580*1840

0.7257

PS4686

600

680*680*1840

0.8508

PS4688

800

680*880*1840

1.1010

PS4604

600

400

2000

680*480*2040

0.6659

PS4605

500

680*580*2040

0.9046

PS4606

600

680*680*2040

0.9433

PS4608

800

680*880*2040

1.2207

PS4624

600

400

2200

680*480*2240

0.7311

PS4625

500

680*580*2240

0.8834

PS4626

600

680*680*2240

1.0358

PS4628

800

680*880*2240

1.3404

PS4884

800

400

1800

880*480*1840

0.7772

PS4885

500

880*580*1840

0.9391

PS4886

600

880*680*1840

1.1010

PS4888

800

880*880*1840

1.4249

PS4804

800

400

2000

880*480*2040

0.8617

PS4805

500

880*580*2040

1.0412

PS4806

600

880*680*2040

1.2207

PS4808

800

880*880*2040

1.5798

PS4824

800

400

2200

880*480*2240

0.9462

PS4825

500

880*580*2240

1.1433

PS4826

600

880*680*2240

1.3404

PS4828

800

880*880*2240

1.7346

PS4084

1000

400

1800

1080*480*1840

0.9538

PS4085

500

1080*580*1840

1.1526

PS4086

600

1080*680*1840

1.3513

PS4088

800

1080*880*1840

1.7487

PS4004

1000

400

2000

1080*480*2040

1.0575

PS4005

500

1080*580*2040

1.2778

PS4006

600

1080*680*2040

1.4982

PS4008

800

1080*680*2040

1.9388

PS4024

1000

400

2200

1080*480*2240

1.1612

PS4025

500

1080*580*2240

1.4031

PS4026

600

1080*680*2240

1.6450

PS4028

800

1080*880*2240

2.1289

PS4284

1200

400

1800

1280*480*1840

1.1305

PS4285

500

1280*580*1840

1.3660

PS4286

600

1280*680*1840

1.6015

PS4288

800

1280*880*1840

2.0726

PS4204

1200

400

2000

1280*480*2040

1.2534

PS4205

500

1280*580*2040

1.5145

PS4206

600

1280*680*2040

1.7756

PS4208

800

1280*880*2040

2.2978

PS4224

1200

400

2200

1280*480*2240

1.3762

PS4225

500

1280*580*2240

1.6630

PS4226

600

1280*680*240

1.9497

PS4228

800

1280*880*2240

2.5231

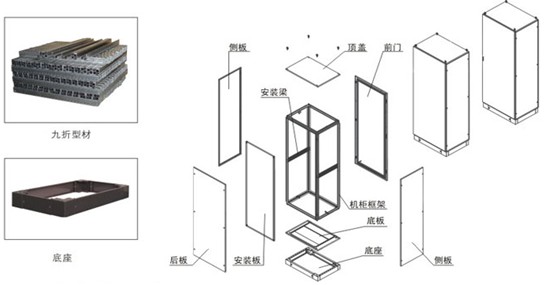

标注配置表:


序名

名称

数量

单位

材质

备注

1

机柜骨架

1

SPCCT=1.5

九折型材机柜

2

前门

1

SPCCT=2.0


3

锁RP-011

1

三点式,平面锁

4

后门

1

SPCCT=1.5

螺钉锁紧

5

侧门

2

SPCCT=1.2-1.5

★选配件★

6

顶盖

1

SPCCT=1.2-1.5

≤800W600D的T=1.2

10

吊环

4

45#不锈钢

镀白锌/不锈钢

11

底板组件

1

SPCCT=2.0


12

中间底板

0/1

SPCCT=2.0

≤1200W的无中间安装板

13

三段式盖板

1/2

SPCCT=1.2

≥1200W的为2组

14

安装梁

2

SPCCT=1.5

电镀白锌

15

安装背板

1

SPCC/热镀锌板T=2.5

喷涂橘黄色/本色
