产品简介

　　项目背景

　　1) 随着数据中心行业发展的不断成熟和进步，数据中心的服务器、网络通信设备等 IT 设施，正在向着小型化、网络化、机架化的方向发展。目前小型化，机架化的主要设备功能日益完善为一体化机柜方案的实施提供了重要保证。

　　2) 数据中心用地的空间被逐步压缩，传统中大型的数据中心机房建设成本加大，运营成本高，服务器的租赁费用也逐年增加。占地小、管理和维护方便、投资少的小微型数据中心为越来越多的客户青睐。

　　3) 大数据的迅猛发展，企业对于自己数据的安全性和稳定性越发看重，为一体化机柜的市场推广提供了广阔的发展空间。

　    产品特点及应用

产品特点 怡芯系列一体化机柜是怡富多年沉淀针对小微型数据中心建设提出的系统化、合理 化、智能化的整体解决方案。机柜在怡富精品的服务器机柜基础上集成了数据 中心领域的主要核心系统。包括机柜系统、供配电系统、制冷系统、动环监控系统 等相关领域，单柜空间容纳百川、功耀四方。
怡芯系列一体化机柜主要特点：

       1.安装便捷。空调、UPS、配电盘及监控主机均为19英寸安装，机柜式数据中心，无需工程化建设。

       2.模块化设计。空调、UPS 及电池可根据项目需要进行扩展。

       3.安全可靠。核心部件选用主流产品，产品运行稳定、可靠，让您使用起 来无后顾之忧。
       4.智能监管。本地屏与 APP 双路监管，即可直观检查，又能远程监控，做到运营状态尽在掌握。

产品应用：

       1.金融、保险、电信等行业的网点机房

       2.政府及企事业单位的机房交通线路网点机房

       3.企业及分支机构的自用机房能源、电站

       4.工控领域的机房其他使用领域

       产品组成

　　机柜介绍

　　1. 机柜产品选用怡富的双管型材系列机柜产品，产品可肯据客户入场的实际情况选择整机出货(焊接结构)或者散件出货(拼装式结构)，很好解决场地限高等条件限制给业主带来的困扰。

　　2. 机柜静载承重可达1800KGS，满足高功率设备的安装配置和使用要求。

　　3. 焊接结构的机柜可选择加装专用紧固件，满足抗震要求。机柜已通过国内的地震 8 烈度、9烈度的抗震测试。

　　4. 机柜内部的型材有四个安装面，均有标准的序列孔，方便配件及特规产品安装。

　　5. 前后门通孔率可高达百分之七十五，很好的满足机柜内的通风散热需求。

　　6. 机柜的前后门可应客户的需求做成门板厚度1.5MM的高密度网孔门。

　　7. 可根据客户的需求，提供不同需要的定制化专属方案。

　　空调介绍

　　1. 机柜内部循环冷却的专用空调，机架式安装，5U 的安装空间

　　2. 自适应机柜内负荷变化运行

　　3. 风冷散热，R410A 环保制冷剂

　　4. 直流变频压缩机

　　5. 三挡可调速内风机

      精密空调技术参数

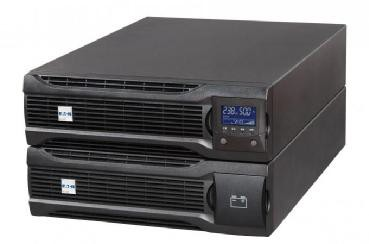

      UPS介绍

　　1. 在线式双变换结构，提供连续的清洁电力，保护关键用电设备免受来自于电网的停电、电压不稳、频率漂移、谐波干扰等影响。

　　2. 输出功率因数0.9，整体匹配现代IT负载设备。

　　3. 人性化设计、易于导航的中文化 LCD 图形显示及LED状态显示易于管理和操作

　　4. 安装灵活，方便，标准 19 英寸安装，UPS 和电池包各占3U的安装空间，紧凑型内部结构设计降低了设备体积，节省宝贵的安装空间。

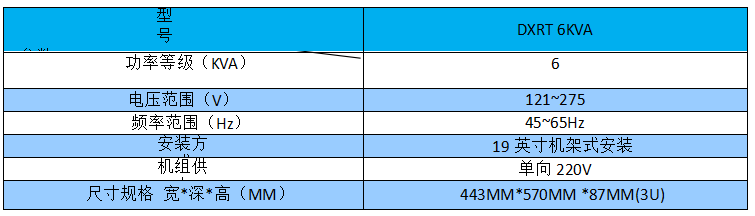

      UPS 技术参数

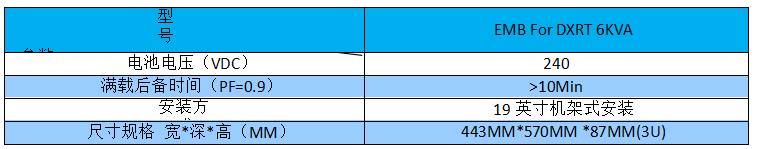

      电池包技术参数

      配电介绍

　　1. 整合市电输入和 UPS 输出，设计简洁方便，科学合理。

　　2. 带防雷模块功能，为您的设备保驾护航。

　　3. 带系统维护旁路功能，方便后期维护。

　　4. 机架式安装，方便快捷，3U 的安装空间，让机柜内部使用空间更加合理。

　　5. 16 位智能 PDU，4 位 IEC19 输出，12 位 IEC13 输出。PDU 可检测每个独立单元的 负载电流、功率表，单位时间内每位单元的电能用量、电能总用量，总负载电流， 总输入电压，本机运行的状态指示灯，温湿度传感器等。

　　6. PDU 选材精良钣金部分选用铝合金，塑胶部分选择 ABS 料阻燃等级优良。

       动环监控介绍

　　1. 怡富的动环监控系统很大程度上提升了用户对单柜微模块数据中心的监控体验，整体提升了单柜为模块数据中心的可靠性、安全性、全面性及可用性。

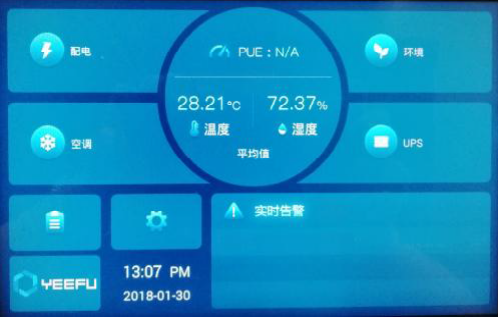

　　2. 监控系统支持 Android(平板、手机)本地化 APP 展示，大大提升了单柜微模块 数据中心的可读性，让用户通过 7 寸、10 寸平板电脑甚至手机登显示终端轻松 检测单柜微模块数据中心的运行状况。

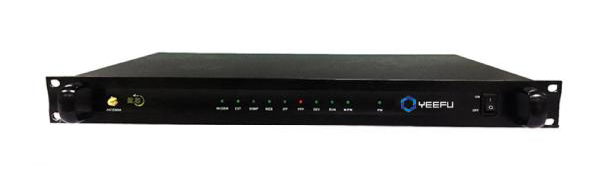

　　3. 监控主机采用 19 英寸 1U 机架式设计，使得单机柜模块数据中心浑然一体，美观大方。

　　4. 标准化接口(RJ45/凤凰端子)让传感器接入更加轻松。

　　5. 支持 Telnet、超级终端 Web 浏览服务等多种配置管理方式

　　6. 提供多样化的报警功能(短信、邮件、本地声光等)，随时掌控单柜微模块数据中心的运行状况，方便，轻松。

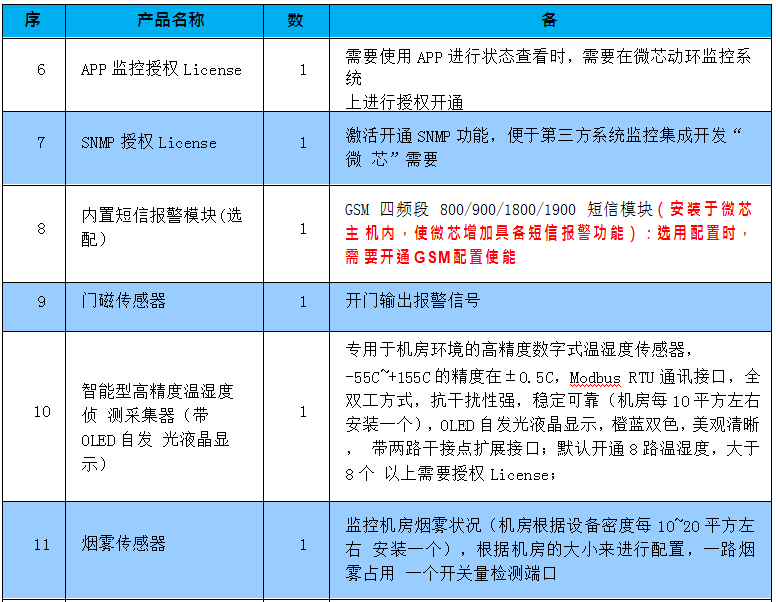

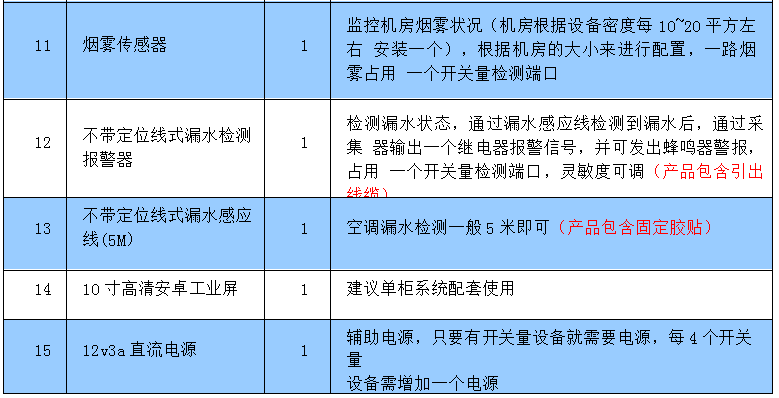

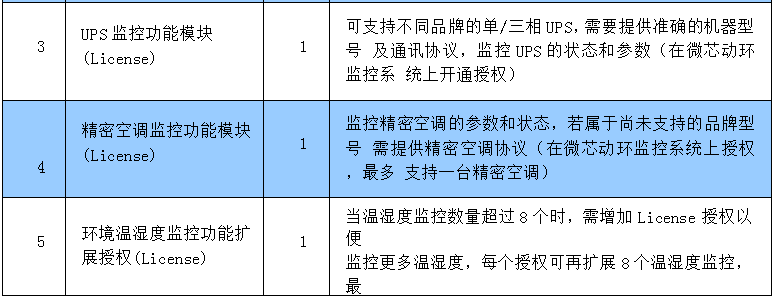

       监控系统配置参数

　　用户须知

　　1. 本产品为精密设备，机柜门不得随意打开，内部设备不得随意拆卸，如须对设备进行保养维护，请联系专业人员进行处理。

　　2. 设备带点工作时，禁止开启门板，进行检修及维护。

　　3. 如果有任何疑问或是需求，请与我司联系
