TS-SE系列十四折型材服务器机柜
来源：http://www.whyfjg.com/ 作者：武汉怡富通讯机柜厂家 发布时间：2023-05-08 09:04
工艺特点及性能：
1、产品符合ANSI/EIA;RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92标准，兼容ETSI标准；
2、十四折型材焊接框架，也呆以选用拼装结构。静载承重达1000Kg；

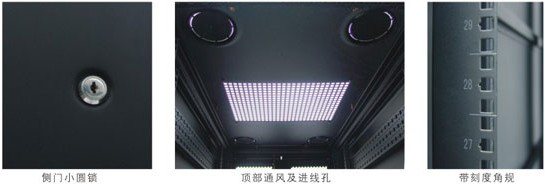

3、高密度六角型圆孔前后门（与规模类似的圆孔对比，六角形孔提供更多的开放空间，从而把开放区域与门的比列增加近20％，保证吸入和排出足够的空气），是保持任何服务器安全散热的主要要求；
4、安装空间大、外观典雅、工艺精湛、尺寸准确；
5、可同时安有万向脚轮和支撑脚，便于移动、固定；
6、可选配安装底座，更好固定机柜；底部过线，底部送风及防鼠的要求；
7、可方便拆卸的左右侧门和前后门；旋把门锁；
8、坚固的并柜连接，齐全的可选配件；
表面处理：脱脂、酸洗、防锈磷化、清洗、静电喷粉；
材质：冷轧钢板，角规2.0mm,其他1.2－1.5mm；
颜色：RAL9004（黑色）RAL7044（灰色）；

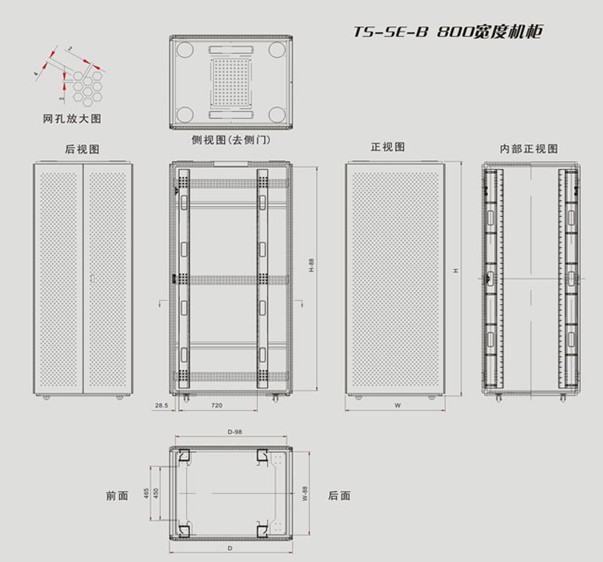

包装及外形
规格型号与技术参数：
型号 | 宽度 | 深度 | 高度 | 容量 | 包装箱尺寸 | 体积 |
TS-SE6622 | 600 | 600 | 1100 | 22 | 690*690*1130 | 0.5380 |
TS-SE6822 | 800 | 690*890*1130 | 0.6940 | |||
TS-SE6922 | 900 | 690*990*1130 | 0.7719 | |||
TS-SE6022 | 1000 | 690*1090*1130 | 0.8499 | |||
TS-SE6637 | 600 | 600 | 1800 | 37 | 690*690*1830 | 0.8712 |
TS-SE6837 | 800 | 690*890*1830 | 1.1238 | |||
TS-SE6937 | 900 | 690*990*1830 | 1.2500 | |||
TS-SE6037 | 1000 | 690*1090*1830 | 1.3763 | |||
TS-SE6642 | 600 | 600 | 2000 | 42 | 690*690*2030 | 0.9665 |
TS-SE6842 | 800 | 690*890*2030 | 1.2466 | |||
TS-SE6942 | 900 | 690*990*2030 | 1.3870 | |||
TS-SE6042 | 1000 | 690*1090*2030 | 1.5268 | |||
TS-SE8842 | 800 | 800 | 890*890*2030 | 1.6080 | ||
TS-SE8042 | 1000 | 890*1090*2030 | 1.9693 | |||
TS-SE6647 | 600 | 600 | 2200 | 47 | 690*690*2230 | 1.0617 |
TS-SE6847 | 800 | 690*890*2230 | 1.3694 | |||
TS-SE6947 | 900 | 690*990*2230 | 1.5233 | |||
TS-SE6047 | 1000 | 690*1090*2230 | 1.6772 | |||
TS-SE8847 | 800 | 800 | 890*990*2230 | 1.7664 | ||
TS-SE8047 | 1000 | 890*1090*2230 | 2.1633 |

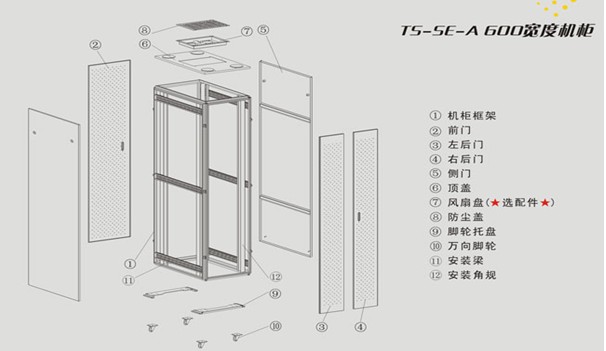

标注配置表：
序号 | 名称 | 数量 | 单位 | 材质 | 备注 | |
600W | 800W | |||||
1 | 机柜框架 | 1 | 1 | 件 | SPCCT=1.5 | 14折型材支架 |
2 | 前门 | 1 | 1 | 件 | SPCCT=1.2 | 平板门（网孔） |
3 | 锁 | 1 | 1 | 把 | CXSB-403 | |
4 | 左后门 | 1 | 1 | 件 | SPCCT=1.2 | 网孔 |
5 | 右后门 | 1 | 1 | 件 | SPCCT=1.2 | 网孔 |
6 | 锁 | 1 | 1 | 把 | CXSB-403(带锁杆) | |
7 | 侧门 | 2 | 2 | 件 | SPCCT=1.2 | 4个小圆锁锁紧 |
8 | 顶盖 | 1 | 1 | 件 | SPCCT=1.2 | 4个出线孔 |
9 | 小盖板 | -- | 2 | 件 | SPCCT=1.2 | 仅800W含小盖板 |
10 | 通风盖板 | 1 | 1 | 件 | SPCCT=1.2 | |
11 | 脚轮托盘 | 2 | 2 | 件 | SPCCT=2.5 | |
12 | 万向脚轮 | 4 | 4 | 件 | 2.5″不带刹车 | |
13 | 支脚 | 4 | 4 | 件 | M12 | |
14 | 安装梁 | 6 | 6 | 件 | SPCCT=1.5 | 33U以上 |
15 | 安装角规 | 4 | 4 | 件 | SPCCT=2.0 | |
16 | 线槽 | 4 | 件 | SPCCT=1.5 | 仅800W含线槽 | |
17 | 理线环 | 32 | 件 | SPCCT=2.0 | 仅800W含理线环 | |
