YF-BW-A系列拼装式挂墙柜
来源：http://www.whyfjg.com/ 作者：武汉怡富通讯机柜厂家 发布时间：2023-05-08 09:13
工艺特点及性能：
1、产品符合ANSI/EIA;RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92标准
2、工艺先进，尺寸准确
3、框架拼装结构，强度高，承重达40KG
4、壁挂式安装方式，能实现现场快速安装
5、可选择整机或散件包装方式，运输成本低廉
6、可选装轴流风机
7、上下部走线通道及通风孔
8、防护等级：1P20
表面处理：脱脂、酸洗、磷化、静电喷塑
材质：SPCC冷轧钢板，方孔条厚度1.5mm，其他0.8-1.2mm
可选颜色：RAL9004/RAL7044/RAL7039

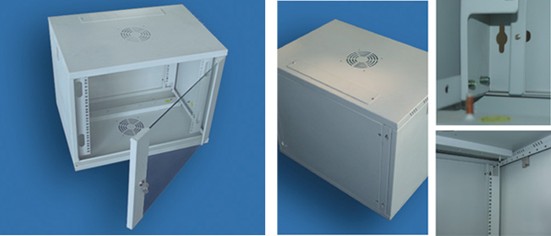

包装及外形
规格型号与技术参数：
型号 | 宽度(W) | 深度(D) | 高度(H) | 容量(U) | 整机包装箱尺寸 | 体积 |
BW-A6404 | 600 | 420 | 253 | 4 | 690*510*345 | 0.1214 |
BW-A6406 | 600 | 420 | 342 | 6 | 690*510*435 | 0.1531 |
BW-A6409 | 600 | 420 | 475 | 9 | 690*510*565 | 0.1988 |
BW-A6412 | 600 | 420 | 608 | 12 | 690*510*700 | 0.2463 |
BW-A6415 | 600 | 420 | 741 | 15 | 690*510*830 | 0.2921 |
标注配置表：
序号 | 名称 | 数量 | 单位 | 材质 | 备注 |
1 | 前门 | 1 | 件 | …. | 边条玻璃门 |
2 | 锁：CSXB-103-25 | 2 | 把 | …. | 小圆孔,H=25mm |
3 | 后盖 | 1 | 件 | SPCCT=1.0 | |
4 | 侧门 | 2 | 件 | SPCCT=1.0 | 快开拉手锁紧 |
5 | 上盖焊件 | 1 | 件 | SPCCT=1.0 | |
6 | 下盖焊件 | 1 | 件 | SPCCT=1.0 | |
7 | 小盖板 | 1 | 件 | SPCCT=1.2 | |
8 | 前安装角规 | 2 | 件 | SPCCT=1.5 | |
9 | 后安装角规 | 2 | 件 | SPCCT=1.5 | |
10 | 塑胶限位钉 | 8 | 对 | …. | |
11 | 弹片方螺母M6 | 10 | 件 | …. | |
12 | 皇冠螺钉M6*12 | 10 | 件 | …. |
